發熱電纜地面輻射采暖系統設計參考
baikeViewInfo={id:"2651562",editable:"true",title:"發熱電纜地面輻射采暖系統",expIndex:"0"};
概述
電熱輻射供暖系統，是利用電能轉換為熱能且主要通過熱輻射熱傳遞向室內提供熱量的一種供暖方式。發熱電纜由內到外構造為發熱體、絕緣層、接地導線、屏蔽層和護套（不宜小于6mm）。安裝方式分類有組合式（干式）和直埋式（濕式）。組合式是預先將發熱電纜加工成不同尺寸的加熱片或毯，在現場只需進行鋪設于配線等組合。直埋式是將發熱電纜埋置于墻面、地面或吊平頂?shù)鹊幕炷撂畛鋵?、砂漿或石膏粉刷構造層內。
1、 要求
成品發熱電纜的性能指標包括變形試驗、拉力試驗、正反卷繞試驗、彎曲和壓扁試驗、耐燃燒能力試驗等。絕緣材料的性能要求包括抗張強度、斷裂伸長率、非污染試驗、耐臭氧試驗、熱延伸試驗、收縮試驗、熱沖擊性能試驗等。具體試驗條件和要求參考《額定電壓300/500V生活設計加熱和防結冰用加熱電纜》GB/T 20841-2007。
3、設計選用要點
1）、發熱電纜必須經國家電纜質量監督檢驗部門檢驗合格，產品的電氣安全性能和機械性能，應符合國家相關規定。
2）、發熱電纜地面輻射供暖系統的混凝土填充層的厚度不宜小于35mm，混凝土強度等級可采用C15。
3）、電纜的發熱導體，應使用純金屬或金屬和金材料，并應滿足最少50年的非連續正常使用壽命。
4）、發熱電纜布線間距應根據其線性功率和單位面積安裝功率，按下式確定：
式中：
S——發熱電纜布線間距
px——發熱電纜線性功率（W/m）
q——單位面積安裝功率（W/m）
5）、采用發熱電纜地面輻射供暖方式時，發熱電纜的線功率不宜大于20W/m。
6）、發熱電纜熱線之間的最大間距不宜超過300mm，且不應小于50mm；距離外墻內表面不得小于100mm。
7）、在靠近外窗、外墻等局部熱負荷較大區域，發熱電纜應較密鋪設。
8）、發熱電纜的布置，可選擇采用平行型（直列性）或回折型（旋轉形）。
9）、每個房間宜獨立安裝一根發熱電纜，不同溫度要求的房間不宜共用一根發熱電纜；每個房間宜通過發熱電纜溫控器單獨控制溫度。
10）、發熱電纜溫控器的工作電流不得超過其額定電流。
11）、發熱電纜地面輻射供暖系統可采用溫控器與接觸器等其他控制設備結合的形式實現控制功能，溫控器的選用類型應符合以下要求：高大空間、浴室、衛生間、游泳池等區域，應采用地溫型溫控器；對需要同時控制室溫和限制地表溫度的場合應采用雙溫型溫控器。
12）、發熱電纜溫控器的選型，應考慮使用環境的潮濕情況。
13）、地面的固定設備和衛生潔具下面不應布置發熱電纜。
14）、發熱電纜系統的供電方式，宜采用AC220V供電。當進戶回路負載超過12kW時，可采用AC220V/380V三相四線制供電方式，多根發熱電纜接入220V/380V三相系統時應使三相平衡。
15）、供暖電耗要求單獨計費時，發熱電纜系統的電器回路宜單獨設置。
16）、配電箱應具備過流保護和漏電保護功能，每個供電回路應設帶漏電保護裝置的雙極開關。
17）、地面輻射供暖工程施工圖設計文件的內容和深度等詳細設計內容和施工注意事項可參考JGJ 142-2004《地面輻射供暖技術規程》；電氣設計與施工應遵守《民用建筑電氣設計規范》JGJ/T 16和《建筑電氣工程施工質量驗收規范》GB 50303中規定。
4、施工、安裝要點
1）、發熱電纜應按照施工圖紙標定的電纜間距和走向敷設，發熱電纜應保持平直。電纜間距的安裝誤差不應大于10mm。發熱電纜敷設前，應對照施工圖紙核定發熱電纜的型號，并應檢查電纜的外觀質量。
2）、發熱電纜出廠后嚴禁剪裁和拼接，有外傷或破損的發熱電纜嚴禁敷設。
3）、發熱電纜間有搭接時，嚴禁電纜通電。
4）、發熱電纜安裝前應測量發熱電纜的標稱電阻和絕緣電阻，并做自檢記錄。應確認電纜冷線預留管、溫控器接線盒、地溫傳感器預留管、供暖配電箱等預留、預埋工作已完畢。
5）、電纜的彎曲半徑不應小于生產企業規定的限值，且不得小于6倍電纜直徑。
6）、發熱電纜的熱線部分嚴禁進入冷線預留管。
7）、發熱電纜的冷熱線接頭應設在填充層內。
8）、發熱電纜安裝完畢，應檢測發熱電纜的標稱電阻和絕緣電阻，并進行記錄。
9）、發熱電纜供暖系統，應設置接觸器與溫控器結合的方式進行溫度自動調節。溫控器宜各室單獨設置，水平安裝并應牢固固定，不應安裝在外墻上，應選擇安裝在能正確反映室內溫度的位置處。
10）、在發熱電纜的鋪設區內，嚴禁穿鑿、鉆孔或進行射釘作業。
11）地面輻射供暖工程施工圖設計文件的內容和深度等詳細設計內容和施工注意事項可參考JGJ 142-2004《地面輻射供暖技術規程》；電氣設計與施工應遵守《民用建筑電氣設計規范》JGJ/T 16和《建筑電氣工程施工質量驗收規范》GB 50303中規定。
5、執行標準
1）、產品標準
《額定電壓300/500V生活設計加熱和防結冰用加熱電纜》GB/T 20841-2007
2）、工程標準
《地面輻射供暖技術規程》JGJ 142-2004
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
《建筑地面工程施工及驗收規范》 GB 50209-1995
系統的特點 ：

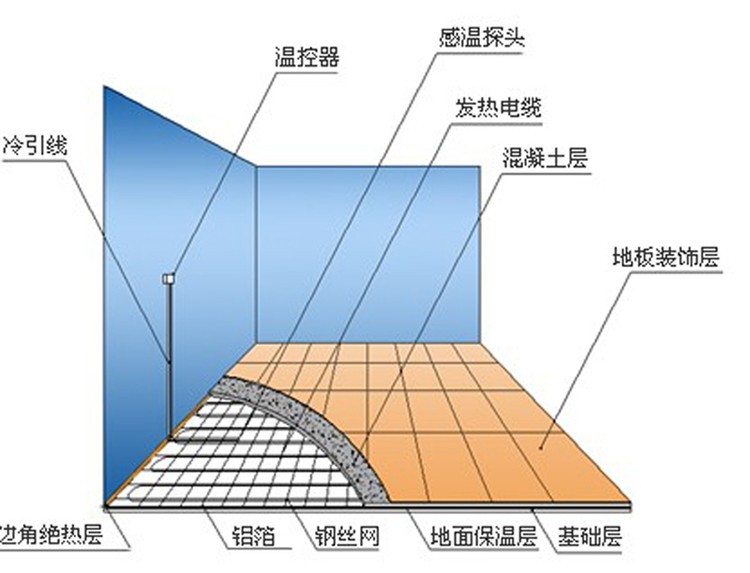

發熱電纜采暖系統由發熱電纜和溫控器兩部分組成，發熱電纜鋪設于地面中，溫控器安裝于墻面上。當室內環境溫度或地面溫度低于溫控器設定的溫度時，溫控器接通電源，發熱電纜通電后開始發熱升溫，發出的熱量被覆蓋著的水泥層吸收，然后均勻地加熱室內空氣，還有一部分熱量以遠紅外輻射的方式直接釋放到室內。該種方式的采暖系統把整個地面作為散熱器，室內溫度上層低而下層高，有溫足而頂涼的感受，使您感到舒適而自然。
發熱電纜的發熱原理：
發熱電纜的發熱元件是由銅、鎳合金制成的電阻絲，在一根發熱電纜內，任意同等長度距離內的阻值是相等的。發熱電纜通過密封防水的接線盒與冷線相連，當冷線被加上電壓后，電流在發熱電纜中通過，由于受到電阻的阻礙，電能轉化為熱能并以輻射的形式散發出來，其熱效率高達97%以上
